OTC焊接機器人控制柜端子臺 TBEX1 / TBEX2 信號接法教程

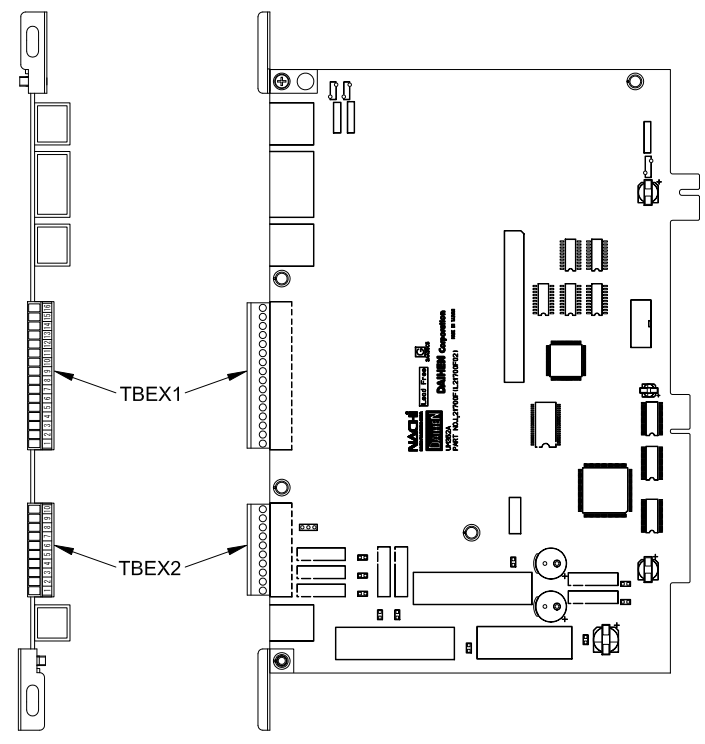

我們打開OTC焊接機器人的控制柜就可以看見兩個端子臺分別是TBEX1和TBEX2，如果您分不清楚這兩個分別對應的是哪個，可以看下圖：

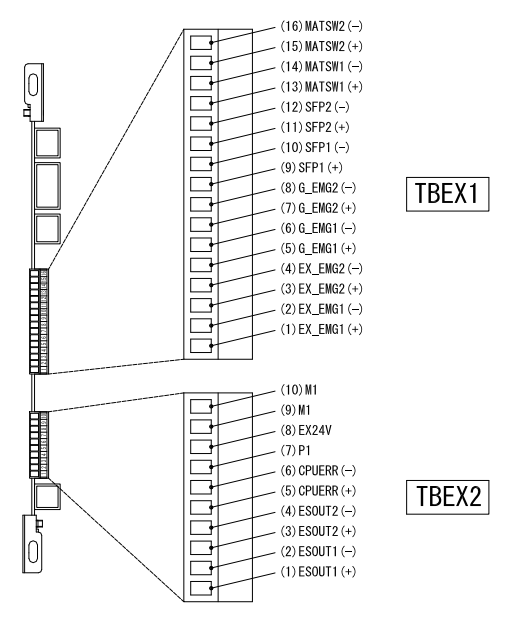

我們再通過下面這張圖來正確認識TBEX1和TBEX2這兩個端子臺的信號點對應的位置：
通過上面兩張圖我們已經認識了這兩個端子臺，現在我們通過下面這兩張表來具體介紹他們所對應的信號接入點的作用：
| 接腳號碼 | 信號名稱 | 內容 | 說明 |
|---|---|---|---|
| 16 | MATSW2 | 示教作動開關輸入2- | 為示教作動開關輸入端子。出貨時的設定為在13-14間、15-16間裝有跨接線，所以使用時請取下這些跨接線。 |
| 15 | 示教作動開關輸入2+ | ||
| 14 | MATSW1 | 示教作動開關輸入1- | |
| 13 | 示教作動開關輸入1+ | ||
| 12 | SFP2 | 安全插頭輸入2- | 這是安全插頭輸入端子，必須始終連接。 |
| 11 | 安全插頭輸入2+ | ||
| 10 | SFP1 | 安全插頭輸入1- | |
| 9 | 安全插頭輸入1+ | ||
| 8 | G-EMG2 | G-STOP輸入2- | 這是G-STOP輸入端子。出貨時的設定為在5-6間、7-8間裝有跨接線，所以使用時請取下這些跨接線。 |
| 7 | G-STOP輸入2+ | ||
| 6 | G-EMG1 | G-STOP輸入1- | |
| 5 | G-STOP輸入1+ | ||
| 4 | EX-EMG2 | 外部緊急停止輸入2- | 為外部緊急停止輸入端子。出貨時的設定為在1-2間、3-4間裝有跨接線，所以使用時請取下這些跨接線。 |
| 3 | 外部緊急停止輸入2+ | ||
| 2 | EX-EMG1 | 外部緊急停止輸入1- | |
| 1 | 外部緊急停止輸入1+ |
| 接腳號碼 | 信號名稱 | 內容 | 說明 |
|---|---|---|---|
| 10 | Ml | 外部電源接地 | 通過在EX24V和Ml端子之間供給外部電源(DC24V)，即使在控制裝置電源切斷時也可以操作緊急停止電路，可以通過緊急停止按鈕的狀態接通/斷開ESOUT1和ESOUT2。用JP1跨接接腳在使用內部電源（工廠設定）和使用外部電源之間進行切換。 |
| 9 | |||
| 8 | EX24V | 外部電源24V輸入 | |
| 7 | P1 | 內部DC24V | 為機器人控制裝置內部DC24V電源的端子。本電源為內部專用，所以請勿引出用于機器人控制裝置外等。而且在機器人控制裝置內設置某種機器時也切勿使用本端子。 |
| 6 | CPUERR | CPU異常輸出- (空接點) | 表示機器人控制裝置內CPU的動作狀態，為空A接點輸出端子。在CPU發生異常時為ON (接點為閉)。 |
| 5 | CPU異常輸出+ (空接點) | ||
| 4 | ESOUT2 | 緊急停止輸出2- (空接點) | 表示緊急停止信號的狀態，為空A接點輸出端子。當按下機器人控制裝置操作面板或懸式示教作業操縱按鈕臺的緊急停止按鈕時，該信號為OFF (接點為開)。此輸出信號由獨立的2系統空接點來確保其雙重化。 |
| 3 | 緊急停止輸出2+ (空接點) | ||
| 2 | ESOUT1 | 緊急停止輸出1- (空接點) | |
| 1 | 緊急停止輸出1+ (空接點) |
OTC焊接機器人 端子臺TBEX1和TBEX2信號線接法介紹教程就講解到這里，希望能給您帶來幫助。同時如果您需要購買OTC的任何配件，都可以與我聯系。
