OTC Daihen (歐地希) 機器人操作盒（啟動盒）FDOP（L21761）系列零配件清單
操作盒型號 FDOP-00** 中 ** 表示電纜長度（5米、10米、15米）。以下根據分解圖整理出內部所有零配件的型號與規格，方便維護更換。
?? 操作盒（啟動盒）分解圖

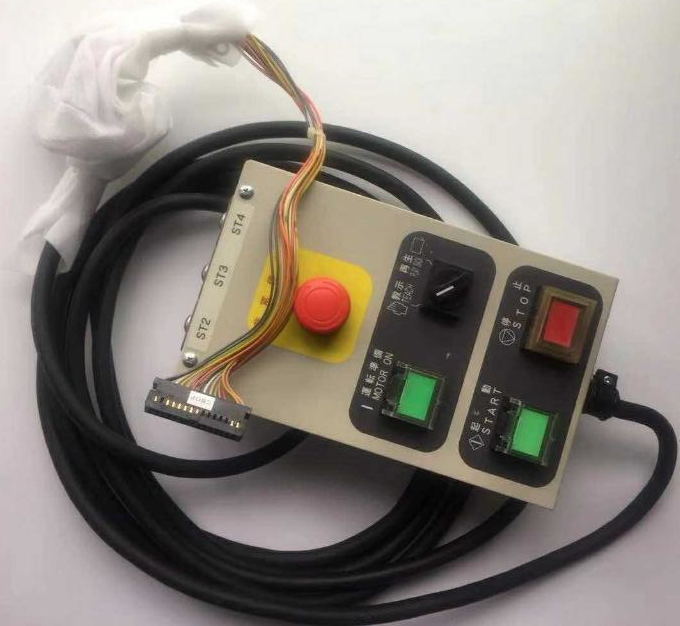

FDOP-0005 操作盒

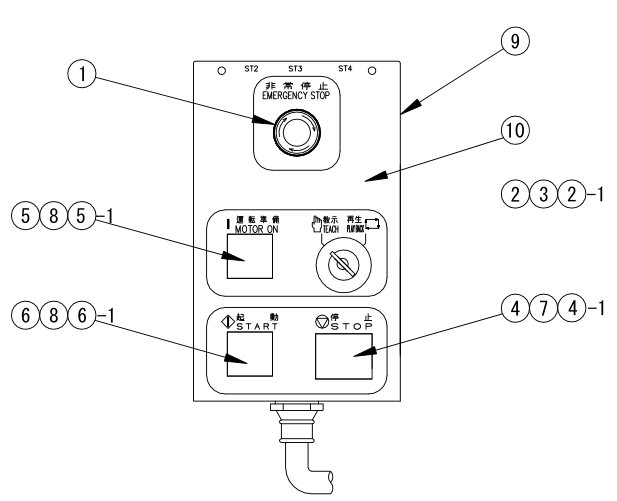

分解圖 (一)

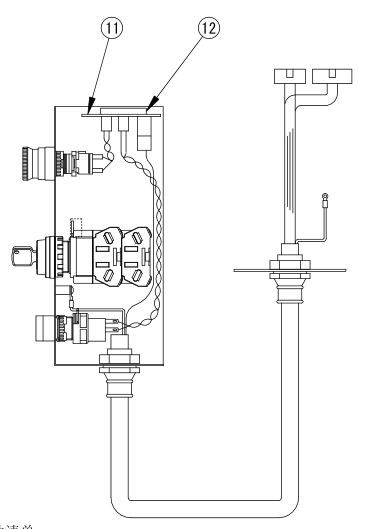

分解圖 (二)
?? 配件列表
| 配件符號 | 配件型號 | 名稱 | 規格/備注 |
|---|---|---|---|
| 1 | 4250-134 | 按鈕開關（緊急停止） | HA1E-V2S2R-TK2354 |
| 2 | 100-1649 | 選擇開關 | HW1K-2B22 |
| 2-1 | 100-1655 | 按鍵 | AS6-SK-132PN02 |
| 3 | 100-1650 | 止轉環 | HW9Z-RL |
| 4 | 100-1643 | 燈按鈕開關（紅色）<停止> | LA3L-M1C14R |
| 4-1 | 100-1644 | LED燈（紅色） | LFTD-2R |
| 5 | 100-1651 | 燈按鈕開關（綠色）<運轉準備> | LA3L-M1C14G |
| 5-1 | 100-1652 | LED燈（綠色） | LFTD-2G |
| 6 | 100-1645 | 燈按鈕開關（白色）<起動> | LA3L-M1C14W |
| 6-1 | 100-1646 | LED燈（白色） | LFTD-2W |
| 7 | 100-1647 | 防水蓋 | AL-DH6 |
| 8 | 100-1648 | 防護蓋 | AL-KH6 |
| 9 | L21761B01 | 箱 | L21761B01 |
| 10 | L21761B02 | 面板 | L21761B02 |
| 11 | L9111C00 | 印刷電路板 | L9111C00 |
| 12 | L9111G00 | 短路接頭 | L9111G00 |
注：表中“規格”為詳細型號或廠商代碼，供核對使用。
