OTC Daihen (歐地希) CPDP350 / CPDP500 焊機異常代碼及檢查要點

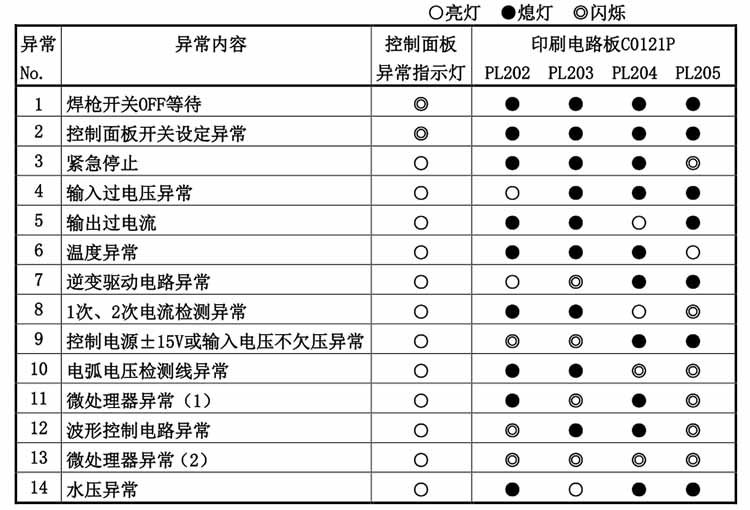

當焊機自動停機時，可通過打開上蓋板觀察印刷電路板 C0121P 的 LED（紅）亮燈或閃爍情況來判斷異常原因。下圖展示了各 LED 對應的異常含義。
以下為各異常代碼的詳細解釋及處理方法：
1. 焊槍開關 OFF 等待
原因：開機時焊槍開關為 ON，安全電路啟動，焊機停止工作，異常指示燈亮。
處理：關閉焊槍開關即可解除安全電路，恢復正常工作。
2. 控制面板開關設定異常
原因：前面板程序開關設定的焊接條件超出正常范圍。
處理：將控制面板開關恢復到正常設定后，焊機即可恢復。
3. 緊急停止
原因：印刷電路板 QP6848Q 上緊急停止端子（線號188）開路。
處理：關閉電源，消除緊急停止故障后重新短接端子，再次給電。
4. 輸入過電壓異常
原因：輸入電壓過高。
處理：關閉電源，用萬用表檢查輸入電壓，排除異常后重新開機。
5. 輸出過電流
原因：焊接中連續 1 秒以上過流或短路。
處理：檢查電流是否超額定，導電嘴是否與工件接觸，輸出電纜有無短路，排除故障后重啟。
6. 溫度異常
原因：超過額定負載持續率（CPDP-350 350A 60%，CPDP-500 500A 60%）。
處理：保持電源通電，風機冷卻至少 10 分鐘，降低負載率后重啟。切勿未冷卻立即重啟。
7. 逆變驅動電路異常
原因：印刷電路板 C0121S 周圍異常。
處理：需專業檢修，建議聯系代理商。
8. 1次、2次電流檢測異常
原因：電流檢測電路連接不良。
處理：關閉電源，檢查印刷電路板 PP6906P 的端子 1CN11 或 4CN14 是否脫落，重新插緊后開機。
9. 控制電源（±15V）或輸入電壓欠壓異常
原因：±15V 控制電源異?；蜉斎腚妷旱陀?342V。
處理：關閉電源，檢查后重新開機。
10. 電弧電壓檢測線異常
原因：電弧電壓檢出線（用于加長電纜）異常。
處理：關閉電源，檢查檢出線及極性是否正確，重新開機。
11. 微處理器異常(1)
原因：內置微處理器異常。
處理：需專業檢修，建議聯系代理商。
12. 波形控制電路異常
原因：印刷電路板 C0121P 周圍異常。
處理：關閉電源，再次打開；若仍異常，聯系代理商。
13. 微處理器異常(2)
原因：內置微處理器異常。
處理：請立即將異常內容及詳細狀況通知銷售店或代理商。
14. 水壓異常
原因：水冷焊槍冷卻水循環不暢；若使用空冷焊槍，則需確認控制設定。
處理：檢查冷卻水循環；空冷時確保焊槍設定為“空冷”。
