OTC Daihen (歐地希) AII-B4L/A2-B4L 焊接機器人詳細分解圖與配件清單
如果您需要購買 OTC Daihen（歐地希）機器人及焊機配件，歡迎聯系我們。我公司是 OTC 指定授權代理商，所有配件保證原裝正品。咨詢熱線 180-9663-1656（微信同號），可先加微信以備不時之需。也歡迎加微信交流產品經驗！

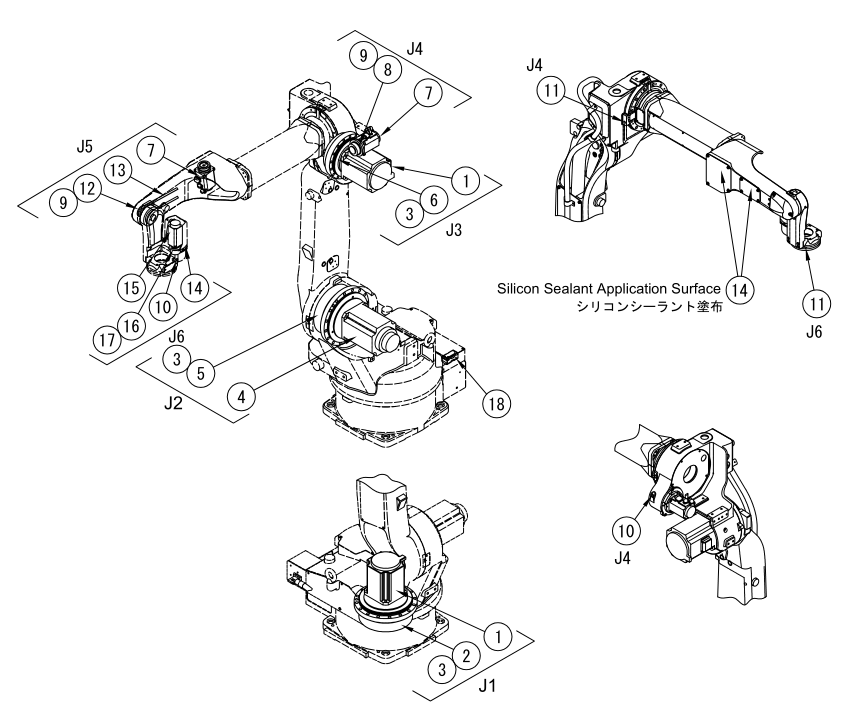

?? AII-B4L/A2-B4L 機器人分解圖
一、J1軸（第一軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ① | W-L02150 | 交流伺服電機 |
| ② | W-L02116 | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
二、J2軸（第二軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ④ | W-L02152 | 交流伺服電機 |
| ⑤ | W-L02117 | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
三、J3軸（第三軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ① | W-L02150 | 交流伺服電機 |
| ⑥ | L10725G00 | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
四、J4軸（第四軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ⑦ | W-L02148 | 交流伺服電機 |
| ⑧ | W-L02034 | 諧波減速機 |
| ⑨ | 2670-052 | 潤滑脂 |
| ⑩ | 2670-017 | 潤滑脂 |
| ? | 2670-017 | 潤滑脂 |
五、J5軸（第五軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ⑦ | W-L02148 | 交流伺服電機 |
| ? | L10725H00 | 諧波減速機 |
| ? | W-L02051 | 皮帶 |
| ? | 2670-017 | 潤滑脂 |
| ⑨ | 2670-052 | 潤滑脂 |
六、J6軸（第六軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ? | W-L02147 | 交流伺服電機 |
| ? | W-L02036 | 諧波減速機 |
| ? | 2670-015 | 潤滑脂 |
| ? | 2670-053 | 潤滑脂 |
| ⑩ | 2670-017 | 潤滑脂 |
| ? | 2670-017 | 潤滑脂 |
七、內部配線
| 配件符號 | 配件型號 | 名稱 |
|---|
| — | L10525C00 | 電纜組件(1)（主體后部～上臂） |
| — | L10525D00 | 電纜組件(2)（上臂內J5、J6軸用） |
| — | L10525E00 | 電纜組件(3)（上臂內J5、J6軸用） |
| — | L10470H00 | 電纜組件(4)（上臂內J6軸用） |
注：“—”表示該配件無單獨符號，直接以型號訂購。
八、組件
| 配件符號 | 配件型號 | 名稱 |
|---|
| — | L10470C0O | J5軸單元(J5軸組件) |
| — | L10470B0O | J6軸單元(J6軸組件) |
九、其他關鍵部件
| 配件符號 | 配件型號 | 名稱 |
|---|
| — | L10485000 | 功率電纜(J1內部) |
| — | L10485S00 | 功率電纜（從J2到上臂） |
| ? | 100-2147 | 電池 |
